HW legenda od Vlastimila Slintáka - Deska pro MeshCore Repeater

Hardware & Projekty
, , ,
1

:sun: Solární MPPT nabíječka pro MeshCore a Meshtastic

Komunitní HW od Vlastimila Slintáka

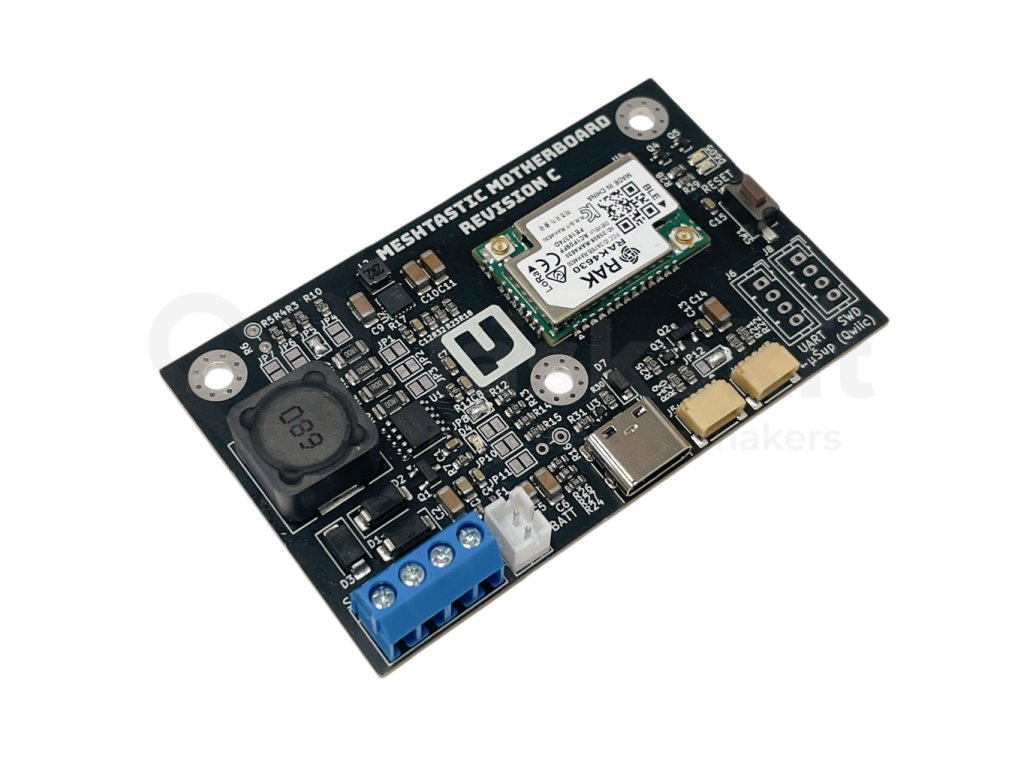

https://cdn.myshoptet.com/usr/www.laskakit.cz/user/shop/big/13022_laskakit-art-cz-meshtastic-zakladni-deska-1.jpg?6731e614=
https://cdn.myshoptet.com/usr/www.laskakit.cz/user/shop/big/13022_laskakit-art-cz-meshtastic-zakladni-deska-1.jpg?6731e614=1024×768 89.6 KB

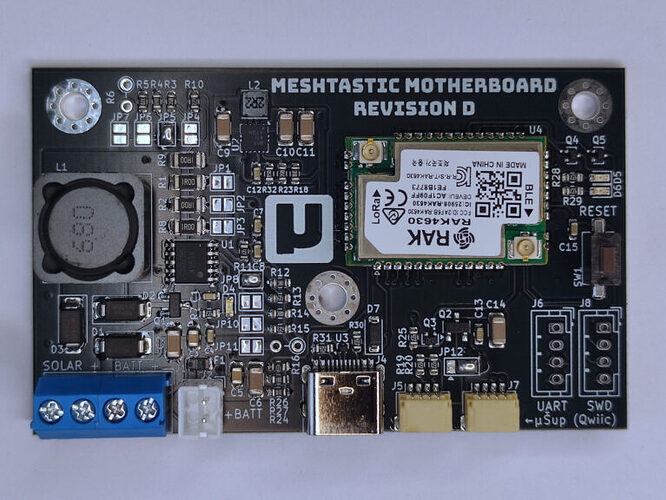

https://lectronz-images.b-cdn.net/lectronz/active_storage/representations/proxy/eyJfcmFpbHMiOnsiZGF0YSI6MzI5MzYsInB1ciI6ImJsb2JfaWQifX0%3D--bc1b903e66852ba1aa7bca8d6a0ae59d057a0ba8/eyJfcmFpbHMiOnsiZGF0YSI6eyJmb3JtYXQiOiJwbmciLCJyZXNpemVfdG9fbGltaXQiOls5NjAsNjQwXSwic2F2ZXIiOnsic3RyaXAiOnRydWV9fSwicHVyIjoidmFyaWF0aW9uIn19--605f1da017bcbb03ce31845cd0e81d97e3b3c574/solar-node-revD-front.png
https://lectronz-images.b-cdn.net/lectronz/active_storage/representations/proxy/eyJfcmFpbHMiOnsiZGF0YSI6MzI5MzYsInB1ciI6ImJsb2JfaWQifX0%3D--bc1b903e66852ba1aa7bca8d6a0ae59d057a0ba8/eyJfcmFpbHMiOnsiZGF0YSI6eyJmb3JtYXQiOiJwbmciLCJyZXNpemVfdG9fbGltaXQiOls5NjAsNjQwXSwic2F2ZXIiOnsic3RyaXAiOnRydWV9fSwicHVyIjoidmFyaWF0aW9uIn19--605f1da017bcbb03ce31845cd0e81d97e3b3c574/solar-node-revD-front.png960×630 186 KB

V jednom s prvních příspěvku nesmí chybět tento HW.

Autorem je Vlastimil Slinták, který navrhl integrovanou solární základní desku pro Meshtastic a MeshCore uzly.

:magnifying_glass_tilted_right: Oficiální článek autora

Detailní technický popis najdete zde:

:backhand_index_pointing_right: https://uart.cz/2043/solarni-mppt-nabijecka-pro-meshtastic/

Doporučuji přečíst celý článek — jsou tam schémata, vysvětlení MPPT, možnosti zapojení i praktické poznámky z provozu.

:battery: Co tato deska umí?

Jedná se o integrované řešení kombinující:

  • :sun_with_face: MPPT solární nabíječku

  • :satellite_antenna: MeshCore node (RAK4630 / RAK4631)

  • :electric_plug: Správu a nabíjení baterie

  • :wrench: Rozhraní pro senzory (I2C, UART)

Hlavní parametry

  • Vstupní napětí ze solárního panelu: 7–30 V

  • Podpora baterií:

    • Li-Ion

    • Li-Pol

    • LiFePO4

    • LTO

  • USB-C pro konfiguraci a firmware

  • Kompaktní rozměr cca 70 × 43 mm

  • Kompatibilní se standardním MeshCore firmware (bez úprav)

:globe_showing_europe_africa: Typické použití

:check_mark: Venkovní repeater na kopci
:check_mark: Trvalý komunitní uzel
:check_mark: Autonomní IoT node
:check_mark: Instalace bez přívodu 230V

Stačí doplnit:

  • vhodný solární panel

  • baterii

  • anténu

  • venkovní krabičku

A máte plně autonomní mesh uzel.

:shopping_cart: Kde zakoupit

Desku je možné zakoupit zde:

:speech_balloon: Zkušenosti komunity

Používáte tuto desku?
Jaký panel a baterii jste zvolili?
Jaká je reálná výdrž v zimě?

2 Líbí se
2

Jen doplním info pro všechny :+1:

Ve verzi Repeater 1.12 a vyšší je aktuálně bug, kvůli kterému buildy s nRF52XX + LiFePo4 / LTO po výpadku napájení nenaběhnou. Zařízení zůstane „mrtvé“ a je nutné jej připojit k USB, aby znovu startovalo.

Issue je zde:
https://github.com/meshcore-dev/MeshCore/issues/1572

Pokud provozujete repeater na baterii (hlavně solár), doporučuji zatím:

  • zůstat na starší verzi

  • nebo použít FW zkompilovaný od Jendy - převzato z telegramu -

    RAK4631-V1.13-1.7Volt.zip (455.5 kB)

  • případně si FW zkompilovat sami

Ať se někdo v terénu zbytečně nevyleká, že mu odešel HW :slightly_smiling_face:

Tuto info jsem převzal z Telegramu a je uložena i na stánkách meshcore_release [MeshCore] .

3 Líbí se
3

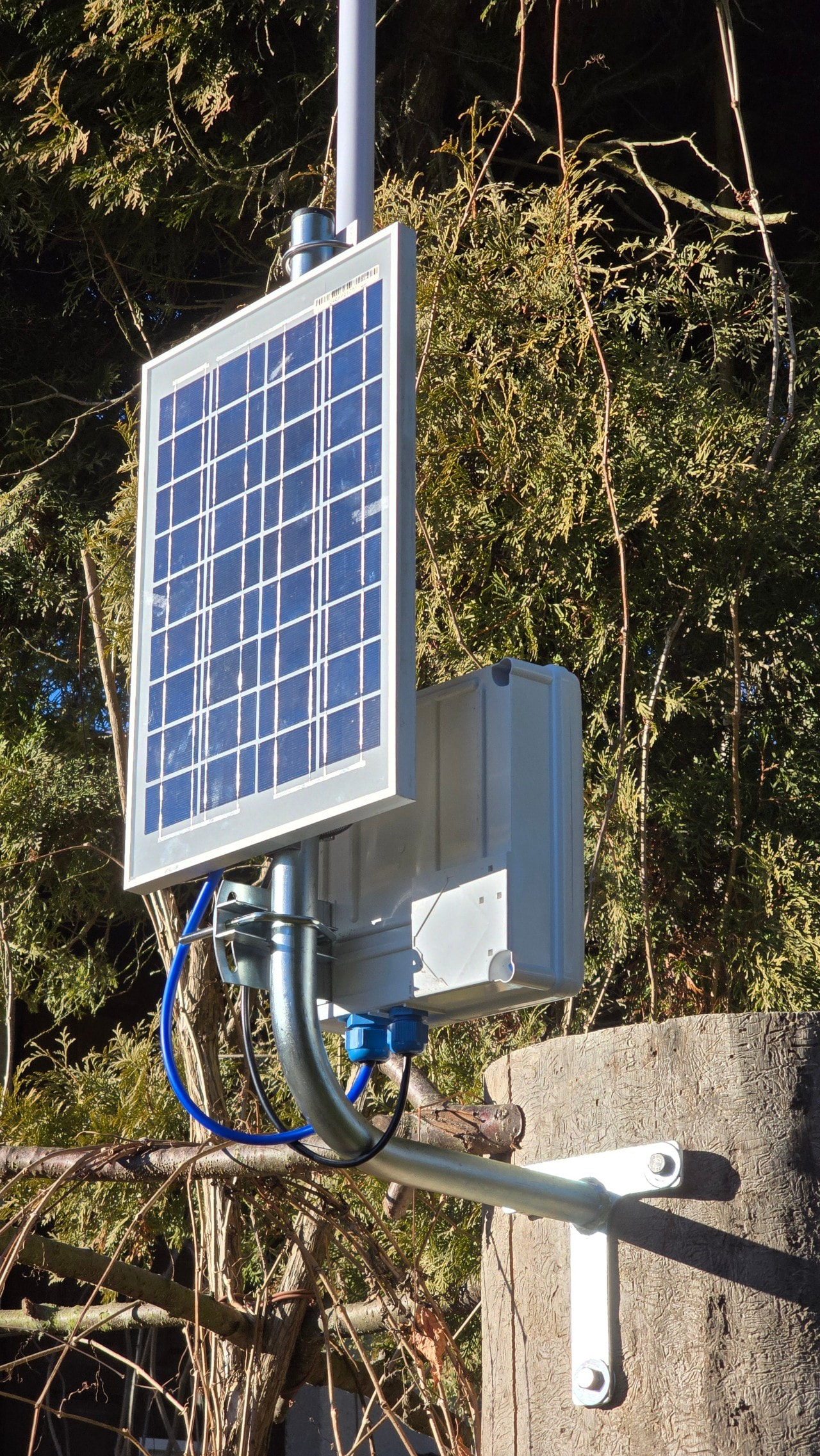

Repeater s µArt destičkou, 22Ah LiFePO4 akumulátorem a Mikrotik anténou provozuji v terénu víc jak rok. Od ledna na MT a v červenci jsem přešel na MC. Co k tomu říct? Prostě to výborně funguje. :grinning_face:

20250108_130353.jpg_compressed
20250108_130353.jpg_compressed1920×1081 802 KB

20250109_132119.jpg_compressed
20250109_132119.jpg_compressed1280×2274 1.09 MB

20250217_144512.jpg_compressed
20250217_144512.jpg_compressed1280×2274 1.41 MB

https://www.mivvyenergy.cz/cs/bateriove-clanky/clanek-lifepo4-22ah-32v-eve.html

2 Líbí se
4

Ja se prave chystam jeden zprovoznit, jen je dost tezke najit uplne laicky popis a navod pro zacatecniky, kteri s tim nemaji moc zkusenost, co spravne udelat a co si zvolit. Ctu, ze se to da pouzit jako
Venkovní repeater … nebo .. Trvalý komunitní uzel … nebo Autonomní IoT node
Ale co to presne znamena, obnasi, jak se to nastavuje a ktery si mam spravne vybrat, jak se tohle bezny „smrtelnik“ dovi ? :slight_smile: .. kde najdu nejake zakladni informace, co si volit, proc si to volit a pripadne nejaky zakladni rozcestnik ? Zkousel jsem samozrejme meshcore.cz ale tam jsem se toho moc o tom nedozvedel. Nebo mozna jenom spatne hledam.
Dekuji za uvedeni do sveta Meshcore, budu rad za kazdou pomoc.

5

Ten popis „Venkovní repeater … nebo .. Trvalý komunitní uzel … nebo Autonomní IoT“ popisují stejnou věc - repeater. Pro Meshcore Repeater je tedy potřeba naflešovat Repeater firmwarem pro WisBlock RAK4631 (info jsem našel na Solar Mesh Baseboard by μArt.cz ).

6

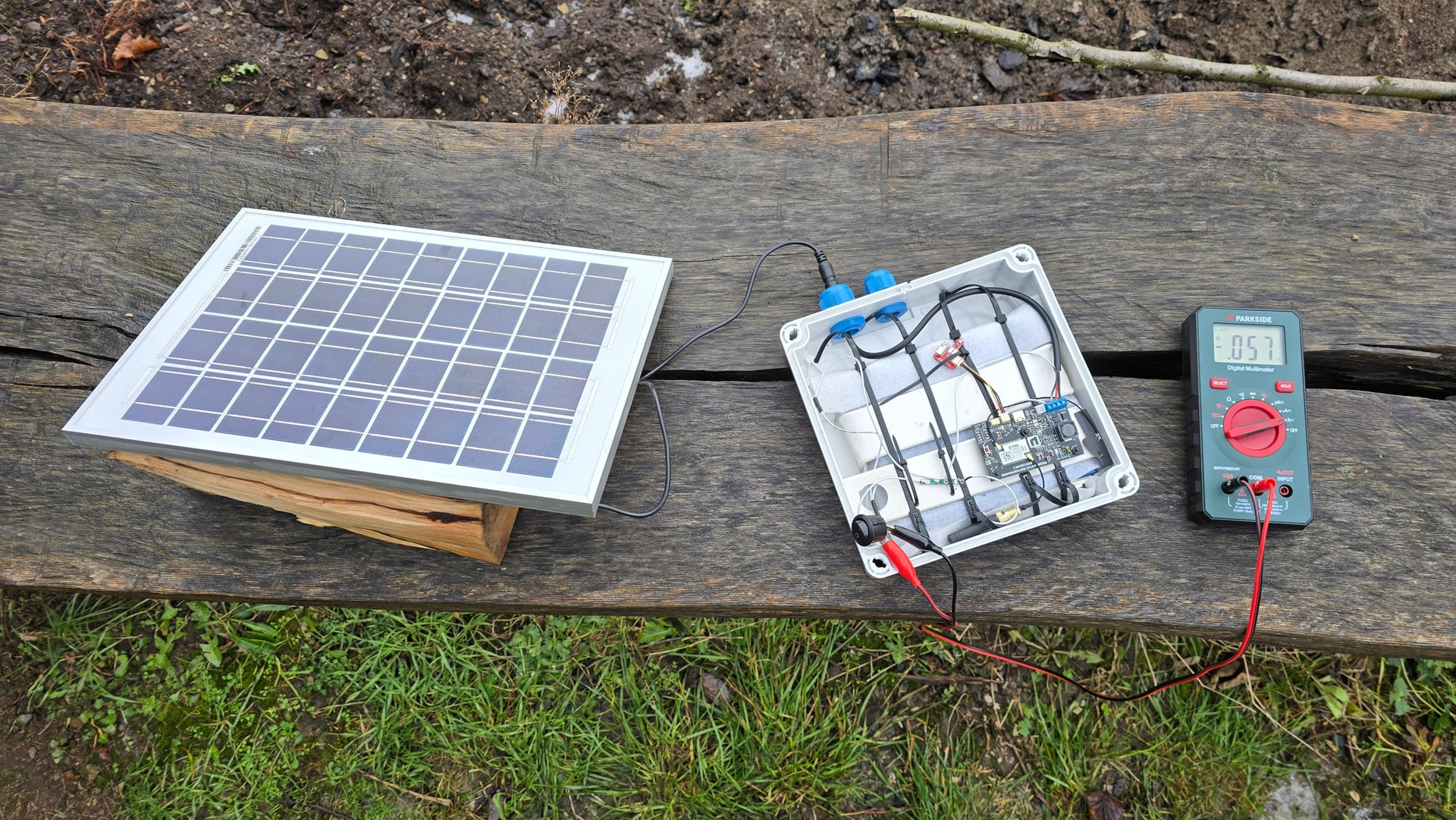

Tak Repeater je venku a repeatuje

0EBB8A53-92D8-4D2A-AAFF-9EF62212A5DE_1_105_c
0EBB8A53-92D8-4D2A-AAFF-9EF62212A5DE_1_105_c768×1024 170 KB

385A568C-EC67-4EE4-ACC0-E34F80A3249F_1_105_c
385A568C-EC67-4EE4-ACC0-E34F80A3249F_1_105_c1024×768 129 KB

1 Líbí se
